開關電源功率變換電路圖,原理-KIA MOS管
信息來源：本站 日期：2026-04-10
功率變換電路是開關電源的核心部分，負責將整流濾波后的高壓直流電（如310V）通過高頻開關動作，轉換為所需電壓等級的直流電（如12V、5V等）。該過程基于高頻PWM（脈寬調制）控制和電磁能量存儲與釋放原理。

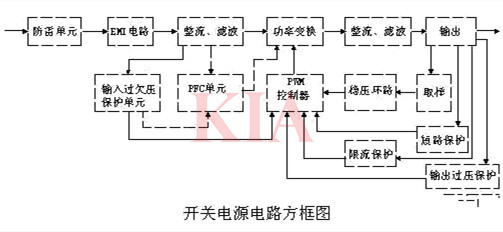

電路組成：
開關管（MOSFET）：在PWM信號控制下高速導通/截止。
開關變壓器：實現電壓變換與電氣隔離。
電源管理芯片：生成PWM信號，調節占空比以穩定輸出。
工作原理：
1.整流濾波：市電經整流濾波得到約310V直流電壓。
2.高頻斬波：PWM芯片驅動MOSFET，將310V直流“斬”成高頻脈沖。
3.變壓器耦合：高頻脈沖加至變壓器初級，次級感應出對應電壓。
4.整流濾波輸出：次級經二極管整流、電容濾波，輸出穩定直流（如12V）。
5.反饋穩壓：輸出電壓通過分壓電阻采樣，與基準比較，調整PWM占空比，實現閉環穩壓。
關鍵控制因素：
占空比（D=t_ON/T)：占空比越大，輸出電壓越高。
變壓器匝數比（N1：N2）：決定電壓變換比例，理想情況下V1/N2=N1/N2。
R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關MOS管并接，使開關管電壓應力減少，EMI減少，不發生二次擊穿。在開關管Q1關斷時，變壓器的原邊線圈易產生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此是當前工作周波的電流限制。
當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷。 R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大；R1過大，會降低開關管的開關速度。Z1通常將MOS管的GS電壓限制在18V以下，從而保護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所儲存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3釋放能量，同時也達到了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC根據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。 C4和R6為尖峰電壓吸收回路。
