調速電路

調速電路通過改變電機輸入?yún)?shù)（如電壓、頻率或電流）實現轉速控制。

調速電路的原理與類型

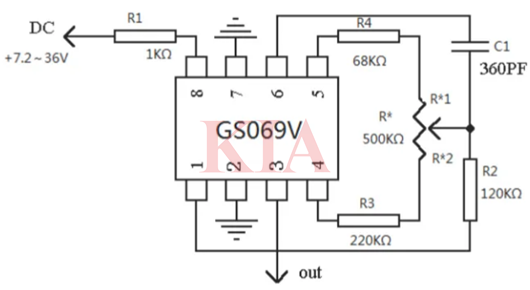

1.PWM（脈沖寬度調制）調速：通過高頻開關調節占空比，控制平均電壓。例如，用MOSFET生成方波，占空比越大，電機轉速越高。效率達90%以上，適用于直流無刷電機。

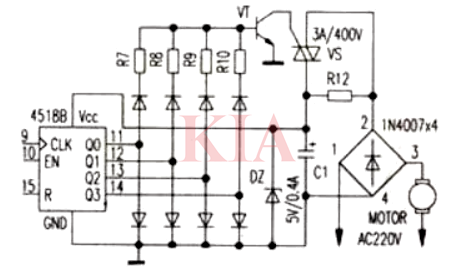

2.可控硅/晶閘管調速：利用相位角控制交流波形導通時間。例如，雙向晶閘管配合電位器調節電容充電時間，改變風扇轉速。成本低但低速效率較差。

3.變極調速：切換電機繞組接線方式（如4形轉YY形），改變磁極對數。例如，雙速電機通過接觸器切換，實現1450RPM（低速）到2900RPM（高速）的階梯調速。

直流電動機調速電路

調速電路,電機調速

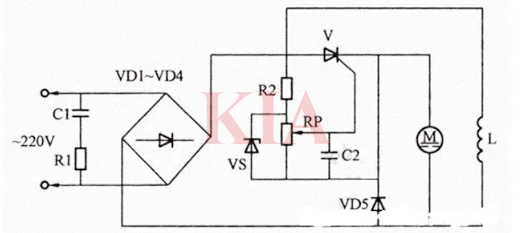

將交流電壓經橋式整流后的直流電壓，通過晶閘管V加到直流電動機的電樞上。調節電位器RP的值，則能改變V的導通角，從而改變輸出直流電壓的大小，實現直流電動機調速。本電路操作簡單，在小容量直流電動機及單相串勵式手電鉆中得到廣泛應用。為了使電動機在低速時運轉平穩，在移相回路中接入穩壓管VS，以保證觸發脈沖的穩定。VD5起續流作用。只要調節RP的電阻值就能實現調速。
