mos管軟啟動電路

MOS管軟啟動電路通過控制MOS管柵極電壓緩慢上升來限制電源啟動時浪涌電流，利用RC時間常數實現電源的平滑開啟。

軟啟動的核心目的是抑制浪涌電流，避免電源瞬間開啟時因負載電容充電或感性負載導致的電流沖擊，從而保護電路穩定性和元器件安全。

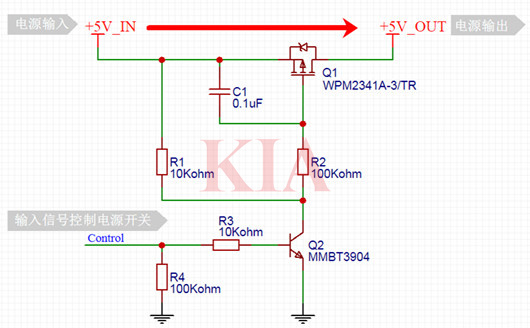

以5V的電壓為例，一般控制1A左右的電流的通斷：

MOS管電源開關電路，經常用在各“功能模塊”電路的電源通斷控制，在設計時，只要增加一個電容（C1），一個電阻（R2），就可以實現軟開啟（soft start）功能。

工作原理

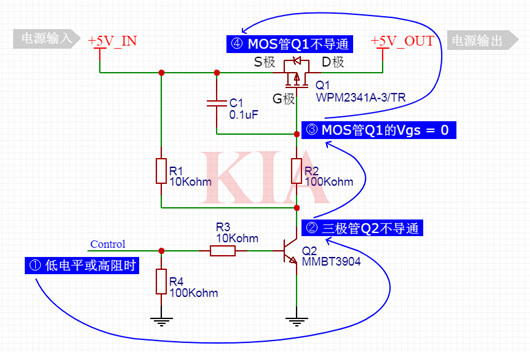

1、控制電源開關的輸入信號 Control 為低電平或高阻時，三極管Q2的基極被拉低到地，為低電平，Q2不導通，進而MOS管Q1的Vgs = 0，MOS管Q1不導通，+5V_OUT 無輸出。電阻R4是為了在 Control 為高阻時，將三極管Q2的基極固定在低電平，不讓其浮空。

2、當電源 +5V_IN 剛上電時，要求控制電源開關的輸入信號 Control 為低電平或高阻，即關閉三極管Q2，從而關閉MOS管Q1。因 +5V_IN 還不穩定，不能將電源打開向后級電路輸出。

此時電源 +5V_IN 剛上電，使MOS管G極與S極等電勢，即Vgs = 0，令Q1關閉。

3、電源 +5V_IN 上電完成后，MOS管G極與S極兩端均為5V，仍然Vgs = 0。

4、此時將 Control 設為高電平（假設高電平為3.3V），則：

①三極管Q2的基極為0.7V，可算出基極電流Ibe為：

(3.3V - 0.7V) / 基極電阻R3 = 0.26mA

②三級管Q2飽和導通，Vce ≈ 0。電容C1通過電阻R2充電，即C1與G極相連端的電壓由5V緩慢下降到0V，導致Vgs電壓逐漸增大。

③MOS管Q1的Vgs緩慢增大，令其緩慢打開直至完全打開。最終Vgs = -5V。

④利用電容C1的充電時間實現了MOS管Q1的緩慢打開（導通），實現了軟開啟的功能。

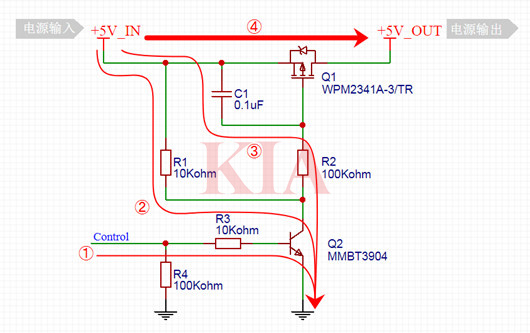

MOS管打開時的電流流向如下圖所示：

5、電源打開后，+5V_OUT 輸出為5V電壓。此時將 Control 設為低電平，三極管Q2關閉，電容C1與G極相連端通過電阻R2放電，電壓逐漸上升到5V，起到軟關閉的效果。軟關閉一般不是我們想要的，過慢地關閉電源，可能出現系統不穩定等異常。
