MOS管是由柵極、源極和漏極構成的三端器件，通過柵極電壓控制源漏極間電流通斷。在電動車控制器中多采用N溝道增強型MOS管，其導通電阻低、開關速度快的特點適合高頻大電流場景。

電動車控制器中的MOS管通過柵極電壓控制電流通斷，配合PWM信號實現電機調速和電子換相，其工作狀態直接影響電機功率輸出和系統穩定性。

工作原理：

1.柵極調控機制

當柵極電壓高于閾值時形成導電溝道，源漏極導通（如12V驅動）。·柵極電壓低于閾值時溝道消失，源漏極截止（如0V關閉）。

2.PWM控制邏輯

控制器通過調整脈寬調制信號（PWM）占空比，控制MOS管導通時間比例。

占空比越大，電機獲得的平均電壓越高，轉速越快（如50%占空比對應半速運行）。

3.橋式電路配置

6個MOS管組成三相全橋拓?fù)?，形成A/B/C三相橋臂。

按照特定時序交替導通（如VT1→VT4→VT6），驅動電機完成120度電子換向。

電動車控制器工作原理

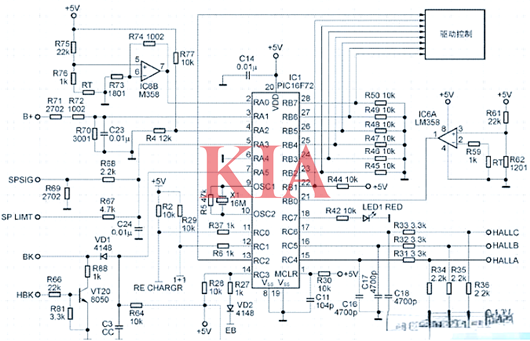

電動車無刷控制器包括單片機主控電路、功率管前級驅動電路、電子換向器、霍爾信號檢測電路、轉把信號電路、欠電檢測電路、限流/過流檢測電路、剎車信號電路、限速電路以及電源電路等多個部分。

在無刷電機控制器中，電子換向器由6個功率MOSFET管組成。這些MOSFET管（如VT1、VT4等）分別構成無刷電機各相繞組的橋臂。需要注意的是，在同一橋臂中，上下兩管不能同時導通，否則可能導致管子燒壞。

6只功率MOSFET管按照特定的順序依次導通，這就能實現無刷電機A、B、C三相繞組的輪流通電，從而滿足換相要求，確保電機正常運轉。在電動車無刷電機控制器中，這6只功率管可以采用二二通電方式或三三通電方式。二二通電方式是指每一瞬間有兩只功率管同時通電，而三三通電方式則是每一瞬間有三只功率管同時通電。

對于二二通電方式，功率管的通電順序必須嚴格按照VT1、VT2；VT2、VT3；VT3、VT4；VT4、VT5；VT5、VT6；VT6、VT1的順序進行，這樣才能保證電機的正常運轉。而對于三三通電方式，功率管的通電順序則需遵循VT1、VT2、VT3；VT2、VT3、VT4；VT3、VT4、VT5；VT4、VT5、VT6；VT5、VT6、VT1；VT6、VT1、VT2的次序，同樣地，這樣才能確保電機的穩定工作。

電動車控制器mos管

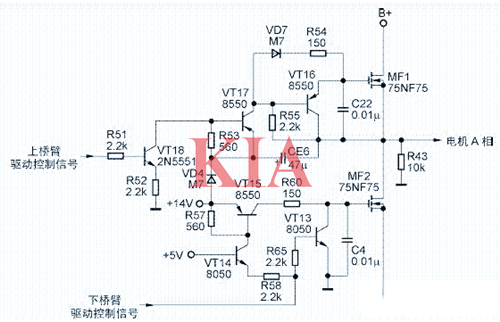

功率管前級驅動電路的主要作用是驅動電子換向器的6個MOSFET管。由于這6個MOSFET管形成了3個結構相同的橋臂，因此對這3個橋臂的驅動電路設計也是一致的。這種電路結構在一無刷控制器中會出現三次，分別用于驅動3個橋臂。
