直流電機正反轉控制電路分享-KIA MOS管
信息來源：本站 日期：2026-01-06

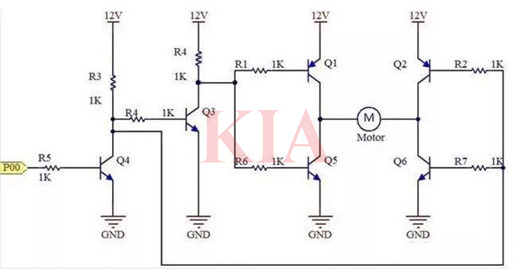

使用晶體管實現直流電機正反轉控制，如下圖所示，
通過控制輸入口P00的高低電平來實現電機正反轉，當P00為低電平時，Q4截止，Q3導通，Q1和Q6導通，Q2和Q5截止，直流電機左端為正極，右端為負極，電機正轉（反轉）；當P00為高電平時，Q4導通，Q3截止，Q2和Q5導通，Q1和Q6截止，，直流電機左端為負極，右端為正極極，電機反轉（正轉）。

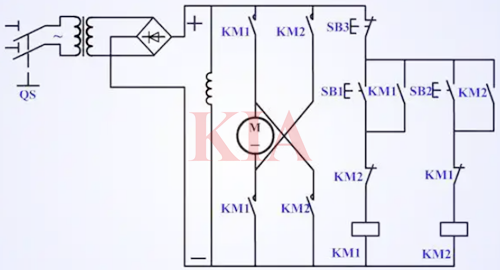

電路圖分為三部分，整流電路主電路和控制電路。整流電路我們要根據電機選擇合適的整流變壓器，直接單相電輸入直流電輸出。
這種直流電機只需要把供電的正負極對調就可以實現正反轉，所以我們可以用兩個接觸器互鎖實現控制。電機的電源線在兩個接觸器上要對調一下，這樣輸出端才能實現正反轉控制。

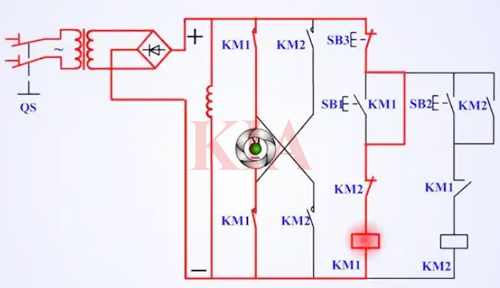

圖中的紅色線為電流的走向，這是按下正轉按鈕SB1的效果,按下的瞬間KM1線圈得電，KM1的輔助常閉點斷開使得KM2無法工作，KM1和KM2形成電氣互鎖。KM1自身的常開點閉合給線圈供電，所以松開按鈕SB1以后，KM1自鎖持續工作。電機的電源接的是KM1的主觸點，主觸電閉合電機正轉。
需要先按下SB3停止正轉再按SB2,按下的瞬間，KM2自鎖，KM2的常閉點斷開使得KM1無法工作。同時主觸點閉合，電機反向運行。
不用的時候要把QS斷開，不然整流電路是一直工作的，還有就是正轉和反轉的切換一定要斷電減速。
