差分運算放大電路,計算公式詳解-KIA MOS管
信息來源：本站 日期：2025-12-22
放大器構建的差分運算放大電路
差分放大電路是用于放大兩個輸入信號的電壓差的器件，差分放大電路是模擬系統集成電路中的重要組成部分。
差分放大通常構成運算放大器的輸入級，簡單來說，差分放大電路是一個放大 2 個輸入信號的差值的設備。

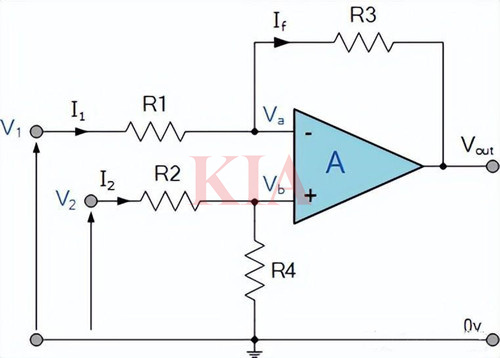

如圖所示：其中運算放大器用作差分放大器
差分運算放大器公式

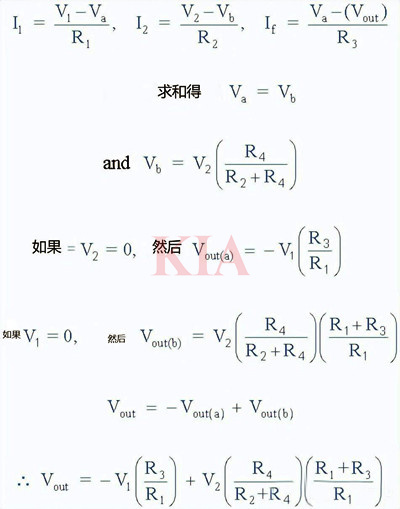

通過將每個輸入依次連接到 0v 地，我們可以使用疊加來求解輸出電壓Vout。那么差分放大器電路的傳遞函數為：
差分放大器公式：

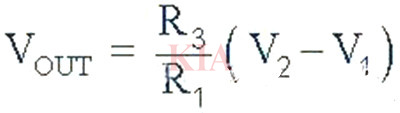

當電阻 R1 = R2 和 R3 = R4 時，差分運算放大器的上述傳遞函數可以簡化為以下表達式：
如果所有電阻器的歐姆值都相同，即：R1 = R2 = R3 = R4，則電路將成為單位增益差分放大器，放大器的電壓增益將恰好為 1 或單位。
那么輸出表達式就是：
Vout = V 2 – V 1
注意，如果輸入V1高于輸入V2，則輸出電壓總和將為負，如果V2高于V1，則輸出電壓總和將為正。
