單相電容電機有兩個繞組，即啟動繞組和運行繞組。兩個繞組在空間上相差90度。在啟動繞組上串聯了一個容量較大的電容器，當運行繞組和啟動繞組通過單相交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。

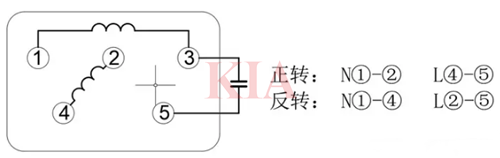

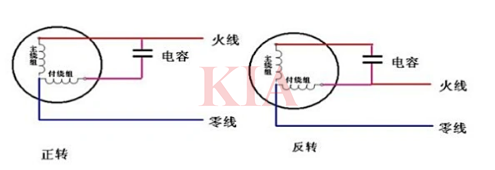

單相電機單獨實現正轉或反轉功能的接線圖如下：
總結為：
通過上圖中的接線方式，只能實現正轉過反轉其中一個方向的轉動。

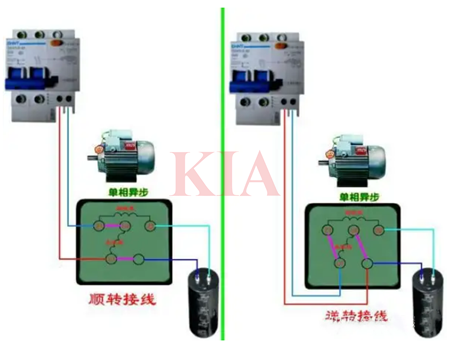

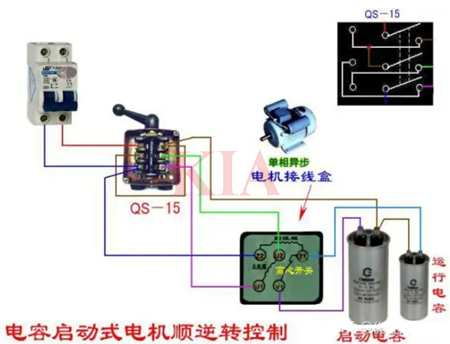

借助倒順開關來實現單相異步電機的正反轉，接線圖：
其中，QS-15是倒順開關，倒順開關內部有連接，通過開關切換可以實現圖2中的線路連接。
如果要通過PLC等控制設備實現自動控制正反轉的話，只需配置好圖2中的線路，通過繼電器或接觸器實現自動控制正反轉。因為正反轉不能同時進行，所以必須互鎖。
