倍壓整流電路是利用二極管單向?qū)ǖ奶匦院碗娙輧啥穗妷翰荒芡蛔兦铱梢源鎯δ芰康奶匦?，使得能量逐步往后級輸送，同時線路上的電壓也逐漸升高，所以就有了二倍壓、三倍壓、多倍壓整流電路。但是由于倍壓整流電路只是有二極管和電容組成，所以其只能用于低電流高電壓的環境，不適合大電流和高電壓的環境。
倍壓整流電路圖

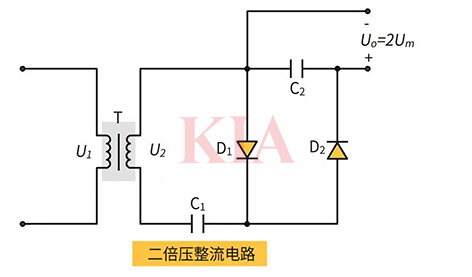

二倍壓整流電路：
需要注意的是，倍壓整流電路輸入的是交流電，輸出的是直流電，一般是使用升壓變壓器將電壓升高，升壓后再輸入到倍壓整流電路。

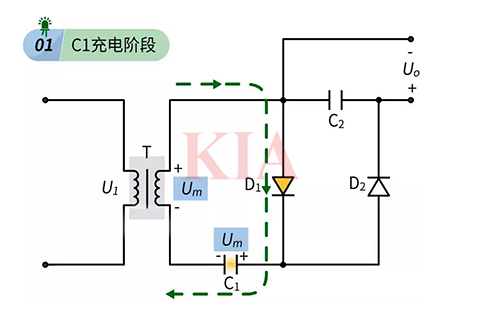

為方便分析，把變壓器輸出的電壓分成正半周和負半周進行分析，這里把變壓器輸出電壓的峰值電壓記為Um，不考慮二極管導通壓降的情況下，在交流電正半周到來時，C1充滿電后兩端電壓為Um。
如圖所示：

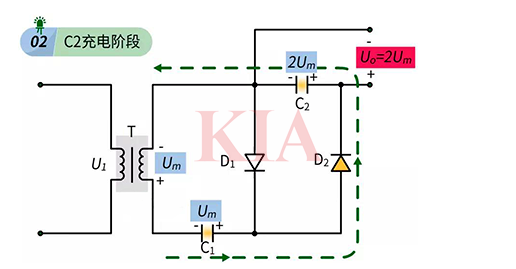

而在負半周時，變壓器電壓與電容C1電壓疊加起來給C2進行充電，C2充滿電后兩端電壓為2Um。
如圖所示：
這就實現了兩倍電壓的輸出了，需要注意的是，如果考慮到二極管的管壓降，或者在交流電輸入頻率太低時通過電容會有一定阻抗情況下，電路輸出電壓會比理想中的電壓要小。如果在上圖的二倍壓整流電流的基礎上再增加二極管和電容器，就可以實現輸出電壓的增加，比如增加多一個二極管和電容器，就變成了三倍壓整流電路。
倍壓電路的應用

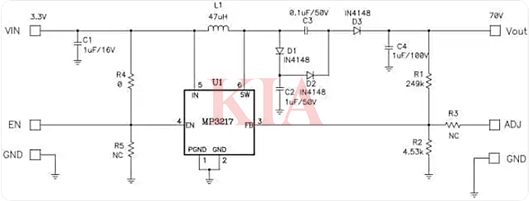

圖中MP3217是一個DC/DC的升壓電源芯片，其最高輸出電壓為36V，而在其后加上一個三倍壓電路，可將最高輸出電壓升高到108V，所以就可以輸出需要的70V電壓。DC/DC電源芯片是通過PWM控制MOS管的通斷，所以SW引腳上的電壓相當于是一個交流脈沖信號，倍壓電路分析同上所述。
