?mosfet的工作原理,mosfet結構原理圖-KIA MOS管
信息來源：本站 日期：2025-11-12
金屬氧化物半導體場效電晶體（MOSFET）是一種基于金屬氧化物半導體結構的場效應晶體管。其核心由柵極、源極、漏極構成，按溝道極性分為N溝道型（NMOS）和P溝道型（PMOS）。通過柵極電壓調控溝道載流子的導通狀態，具有截止區、線性區及飽和區三種工作模式。

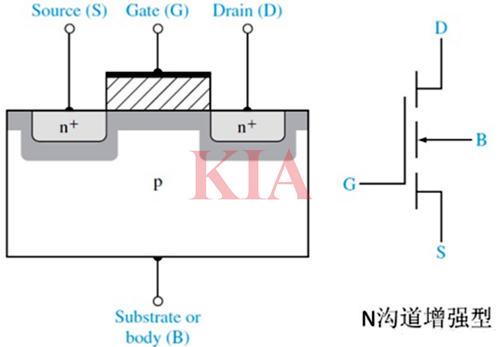

MOSFET的結構分為四大部分：源極（Source）、漏極（Drain）、柵極（GateQ）和基板（Bulk）。這四個部分的不同配置決定了它的工作方式。
源極（Source）：通常是電流進入的端點。對于NMOS，源極是n型半導體，通常連接到低電壓。對于PMOS，源極是p型半導體，通常連接到高電壓。
漏極（Drain）：電流流出端點。與源極類似，NMOS的漏極連接到負載，PMOS的漏極連接到電源。
柵極（Gate)：控制電流流動的端點。柵極上加的電壓決定了源漏之間是否可以形成導電的溝道。柵極與基板之間有一層絕緣層，通常是二氧化硅（SiO2）。
基板（Bulk）：通常是較大的硅片本身，可以是p型或n型半導體?；宓淖饔檬菫槠骷峁┙Y(jié)構支持。

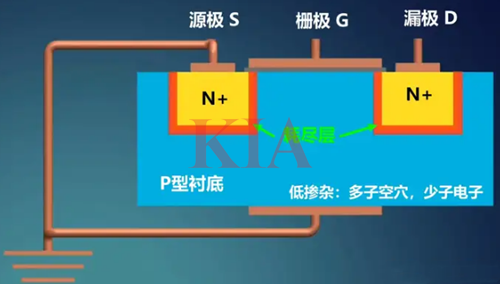

NMOS由n型半導體構成的源極和漏極，而基板（襯底）通常是p型半導體。
工作原理：
關閉狀態（柵極電壓低于閾值電壓 Vth）
當柵極電壓（V_GS)低于閾值電壓（V_th)時，柵極產生的電場不足以在基板和源極之間形成導電通道。
在這種情況下，p型基板中的孔（空穴）不會被驅動到柵極下方，因此源極和漏極之間無法形成連接。
這時，NMOS處于關閉狀態，電流不能從源極流向漏極。
開啟狀態（柵極電壓大于閾值電壓 Vth)
當柵極電壓（V_GS） 大于閾值電壓（V_th） 時，柵極電場會影響基板下方的載流子分布。p型基板中的空穴被推到遠離柵極的地方，同時將電子從源極引導到柵極下方，從而在源極和漏極之間形成一個導電的n型溝道。
這樣，電子就能從源極通過導電通道流向漏極，形成電流。這個過程就是MOSFET的“導通”狀態。
通過柵極電壓的控制，NMOS實現了源極與漏極之間的電流流動。
柵極電壓的調節作用
柵極電壓（V_GS）越大，導電通道的電導越大，電流也會增大。
柵極電壓低于閾值時，通道關閉，電流無法流動。
PMOS與NMOS的工作原理基本相同，但載流子類型相反，PMOS使用的是空穴（即正電荷），而NMOS使用的是電子（即負電荷）。
