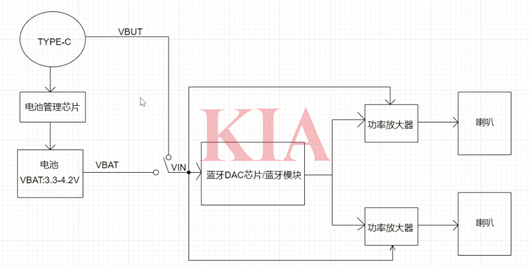

藍牙音箱電路由供電模塊、藍牙模塊、功放模塊及外圍電路組成，通過藍牙接收音頻信號并放大輸出。
供電模塊
電源類型：可分為電池供電（如鋰電池）或電源適配器供電。電池供電時需配合充電管理芯片，功放芯片多采用D類放大芯片以實現大音量輸出。
電壓穩定：部分電路通過PI型濾波電路（由電容、電阻組成）穩定電壓，防止電壓波動損壞芯片。
藍牙模塊
主控芯片：負責藍牙信號接收與解碼，部分支持語音識別功能。
接口設計：需連接功放模塊的左右聲道輸出端囗，并通過按鍵或旋鈕控制音量。
功放模塊
信號處理：采用D類功放芯片或雙運放芯片，單聲道設計可簡化電路，雙聲道則需外接電阻平衡音量。
低通濾波：部分電路通過JRC4558D等芯片過濾中高音信號，提升音質。

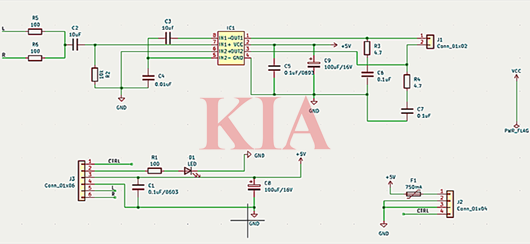

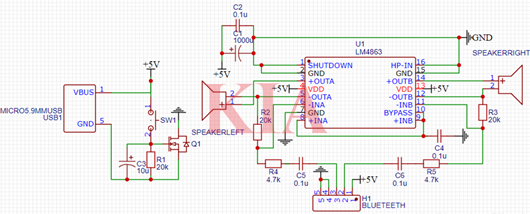

工作原理：供電模塊負責提供5V電壓，藍牙模塊接收信號并轉換為電平信號通過5,6端口輸出進入功放模塊，5通過TDA2822M7,8端口構成的比較器處理輸入左聲道，6通過TDA2822D的5，6端口處理進入右聲道。
供電：通過MicroUSB接口給電路提供5V的工作電壓。
供電部分電路中Q1,R1,C3,SW1（代表水銀開關）組成電子開關。SW1通過控制水銀的流動性實現導通與斷開，將音箱正放實現開關導通，側放斷開。Q1是一個NMOS，需要在G端加上正向電壓才能使得Q1導通。當水銀開關接通，G端正向電壓，Q1導通，功放電路得到電可以工作。當水銀開關斷開，G端通過R1電阻接地，Q1截止，功放電路斷電。電容C3作用是開關防抖動。LM4836的6和11引腳是音頻信號輸入端，3、5和12、14引腳接揚聲器。通過R4、C5和C6、R5引腳音頻信號分別由藍牙接收輸入到功放IC進行功率放大。
