無線充電原理

無線充電的基本原理就是常用的開關電源原理，區別在于沒有磁介質耦合，需要利用磁共振的方式提高耦合效率，具體方法是在發送端和接收端線圈串并聯電容，是發送線圈處理諧振狀態，接收端線圈也是如此。

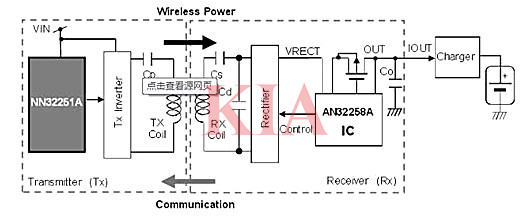

無線充電工作原理圖

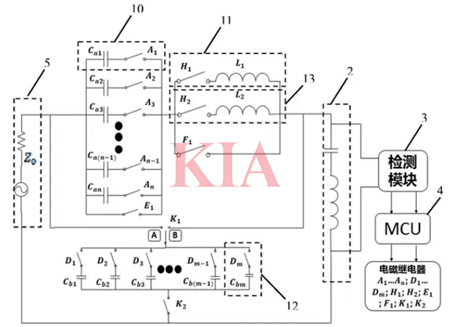

無線充電原理圖

無線充電模塊

電磁感應式無線充電模塊

原理：電磁感應式無線充電的原理類似于變壓器，在發送端和接收端各有一個線圈。初級線圈上通一定頻率的交流電，由于電磁感應在次級線圈中產生一定的電流，從而將能量從傳輸端轉移到接收端。

磁共振式無線充電模塊

原理：磁共振式無線充電由能量發送裝置和能量接收裝置組成，當兩個裝置調整到相同頻率或在一個特定的頻率上共振時，它們就可以交換彼此的能量。原理與聲音的共振原理相同。

原理圖：

無線充電原理圖

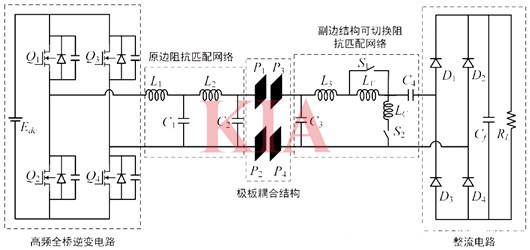

磁共振式無線充電系統采用發射線圈和接收線圈兩個相同頻率的諧振回路來產生很強的相互耦合電磁場，能量在兩個諧振回路間交互。具體電路圖同樣較為復雜，涉及多個元件和電路模塊。

無線電波式無線充電模塊

原理：無線電波式無線充電的基本原理類似于早期使用的礦石收音機，主要由微波發射裝置和微波接收裝置組成。無線電波式無線充電系統包括微波源、發射天線、接收天線等部分。微波源產生微波信號，通過發射天線發射出去，接收天線接收到微波信號后將其轉換為電能。

電場耦合式無線充電模塊

原理：電場耦合式無線充電利用通過沿垂直方向耦合的兩組非對稱偶極子而產生的感應電場來傳輸電能。電場耦合式無線充電系統由電能發送電路和電能接收與充電控制電路兩部分構成。發送電路將直流電轉換為高頻交流電，通過發射電極產生電場；接收電路通過接收電極感應到電場后產生電流，為電池充電。
