二極管封裝尺寸對照表,二極管封裝尺寸圖-KIA MOS管
信息來源：本站 日期：2025-10-16
二極管封裝主要包括插件封裝（如DO系列）和貼片封裝（如SOD系列），其中SOD-523尺寸為1.20mm×0.80mm×0.60mm，大電流二極管如IN4007尺寸約為5.5mm×3mm×0.5mm。

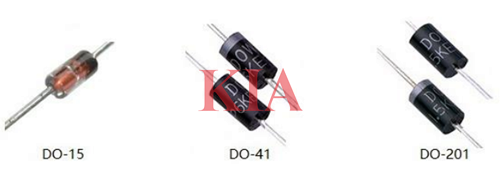

插件封裝尺寸
插件封裝適用于中等電流場景，常見類型：
DO-15：標準整流二極管封裝，尺寸未明確標注但廣泛用于通用電路。
DO-41：小信號二極管封裝，尺寸較小，適合高頻應用。
DO-27：大功率二極管封裝，散熱性能更優。

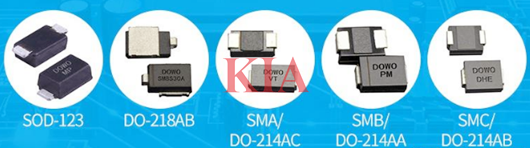

貼片封裝尺寸
貼片封裝適用于小電流場景，尺寸以毫米為單位：
SOD-123：長2.70mm×寬1.60mm×高1.10mm，常用于中等功率二極管。
SOD-323：長1.70mm×寬1.30mm×高1.00mm，適用于緊湊型設計。
SOD-523：長1.20mm×寬0.80mm×高0.60mm，用于超小電流二極管如1N4148。

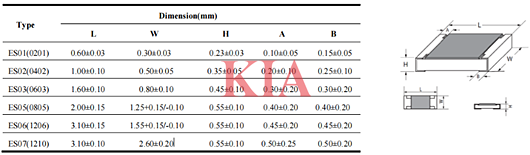

1206封裝尺寸對應二極管SOD-123封裝
0805封裝尺寸對應二極管SOD-323封裝
0603封裝尺寸對應二極管SOD-523和SOT-523封裝
0402封裝尺寸對應二極管DFN1006-2L封裝
0201封裝尺寸對應二極管DFN0603封裝
