7805三端穩壓器,7805引腳圖參數-KIA MOS管
信息來源：本站 日期：2025-09-02
7805是一款三端穩壓集成電路，常見的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。
7805三端穩壓器主要參數包括輸出電壓5V（4.8V~5.2V）、最大輸出電流1.5A、輸入電壓范圍7V~35V，封裝類型常見為TO-220或TO-92。
LM7805的名稱有兩個含義：78代表是一個正電壓穩壓器，05代表輸出5V。

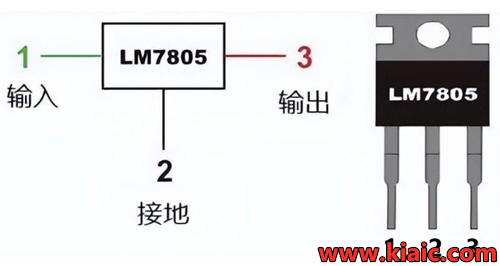

引腳1：輸入引腳，提供輸入電壓，范圍：7V-35V，未調節的電壓從該引腳輸入。
引腳2：GND引腳，對于輸入和輸出都是中性的。
引腳3：輸出引腳，提供5V輸出。
詳細參數：
輸出電流 1.5A
最小輸入電壓為 7V
最大輸入電壓為 25V
工作電流為 5mA
額定電流 Ic= 1A
最大輸出電壓 VMax=5.2V
最小輸出電壓 VMin=4.8V
最高結溫為 125 ℃
5V固定輸出穩壓器
C1 (2200uF) 和 C2 (0.1uF) 電容必須靠近穩壓器安裝，可以消除振蕩。
輸入電壓必須高于輸出電壓，這樣電壓可以通過電橋。5V Uout 的最小 Uin 為 7V AC 或 9V DC。
注意：橋接的任何輸入交流或者直流都會自動調整為正確的極性。
