色環電阻用色環來表示電阻的阻值和誤差，普通的為四色環，高精密的用五色環表示，另外還有六色環表示的。

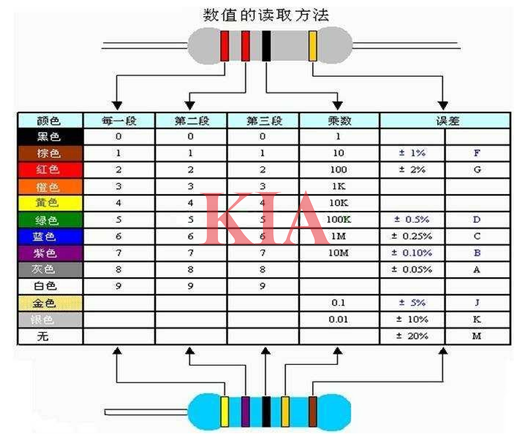

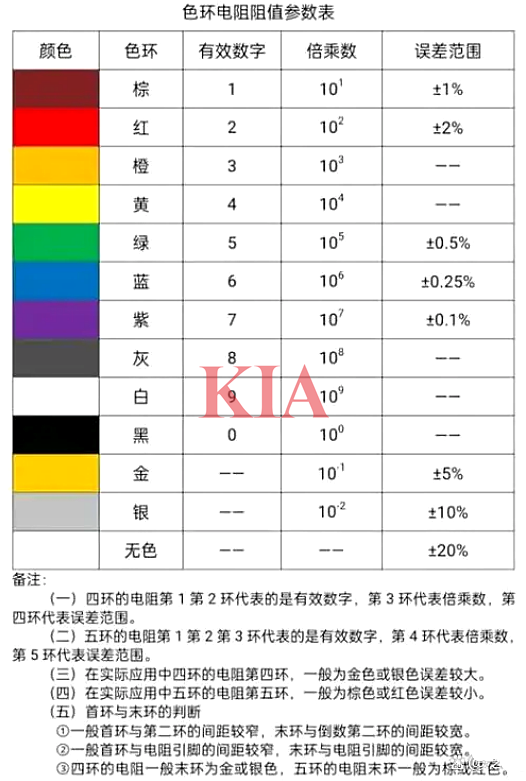

電阻色環對照表用于快速識別電阻阻值和誤差范圍。不同顏色的色環代表不同的數字和誤差范圍，通過對照表可以輕松解讀。
四色環電阻
四色環電阻是最常見的電阻類型之一，其由四個顏色的環組成，分別代表不同的阻值參數。四色環電阻的精度較高，通常用于對電路性能要求較高的場合。
在四色環電阻中，第一環表示有效數字，第二環表示倍數，第三環表示允許誤差。例如，一個四色環電阻的顏色順序為“棕、黑、金、金”，則其阻值為10×10^0=10歐姆，允許誤差為±5%。
五色環電阻
五色環電阻比四色環電阻的精度更高，通常用于高精度的測量 和儀器儀表中。
五色環電阻
第 1、2、3 個色環表示有效數字，第 4 個色環表示倍率，第 5 個色環表示誤差。
讀取方法與四色環類似，只是有效數字多了一位。
比如，電阻色環依次為棕黑黑橙棕，其阻值計算為： 前 3 環棕黑黑表示有效數字 100。
第 4 環橙色表示倍率 1000，所以電阻值為 100×1000 = 100000Ω = 100KΩ。
第 5 黃棕色表示誤差為 ±1%。 需要注意的是，讀取色環時，要從電阻的一端開始，通常金色或銀色色環不會在第一環。
