同相比例放大器，電路原型如下，其中R1為平衡電阻，該電阻存在的意義個人認為用于平衡+和-向的輸入電流，使運放處于U+ = U- 狀態。實際電路應用中，這個平衡電阻尤為重要。

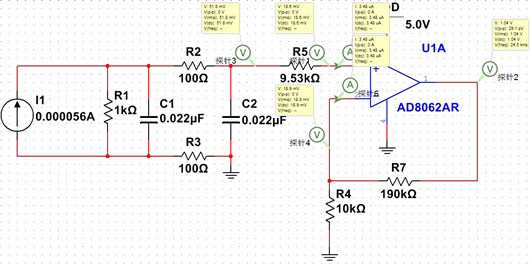

下邊是使用Multisim進行的一個仿真，下圖 R5約等于 R4//R7 ，此時運放輸出的放大倍數接近于理論值即20倍，1.04v/51.8mv 約等于20.077。
注意運放正相和反向端的電壓、電流，幾近相等，即表明此時運放處于較為理想的工作狀態。
將R5更換到50K，如下圖。此時運放的工作狀態已經偏離設定狀態了，再注意其正相和反向端的電壓、電流。
因此在運放正相、反相放大電路中，平衡電阻的非常重要，一定不能忽略。R5 = R4 // R7
